智能型吉林全自动充电机的运行过程

来源：http://jilin.xxsthdq.com/news10.html发布时间：2014-11-05

吉林全自动充电机的整流电路由二极管与晶闸管元件组成。变压器T1提供充电电源电压，变压器T2提供触发信号电路工作电压，变压器T3为隔离变压器，防止充电机输出整流电压串人触发信号电路而影响充电机正常工作。
控制面板上还设有电压表、电流表、电源指示灯、电源开关和电流调节旋钮。

其中，电流调节旋钮与可变电阻R。的滑动触点连接。触发信号电路的功用是产生晶闸管触发信号，调节电流调节旋钮时，即可调节触发信号的脉冲宽度，从而调节晶闸管的导通角。

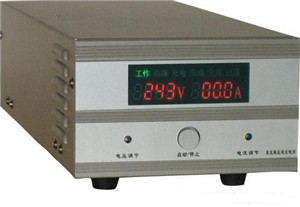

全自动充电机

吉林全自动充电机的工作原理比较简单，接通电源开关SW时，电源指示灯发亮指示电源接通。变压器T1线圈电源接通时，通过整流器整流便可向负载输出电流，此时调节电流调节旋钮，即可调节触发信号的脉冲宽度，使晶闸管的导通角改变，晶闸管整流电路输出的平均电压就会随之改变，蓄电池的充电电流也会随之改变。蓄电池两端的充电电压由控制面板上的直流电压表指示，充电电流由直流电流表指示。
